Máy tạo hình ống sóng đơn 260kg / H
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SD HUASU
Chứng nhận: ISO
Số mô hình: SBG 250
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Gói tiêu chuẩn
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 50 bộ / tháng
Tiếp xúc
Chi tiết sản phẩm
Đường kính ống: OD 90-315 mm Máy đùn: SJ 90/30
Đầu ra: 120-260kg / h Động cơ AC: 75KW
Biến tần: ABB Hệ thống cho ăn: Tự động
Tổng công suất: 120kW
Điểm nổi bật:

Máy tạo hình ống sóng 260kg / H

,

Máy tạo hình ống tường đơn

,

Máy tạo hình ống sóng 120kw

 260kg / H Dây chuyền đùn ống sóng đơn tường thông thường Máy tạo hình ống sóng

  • Máy tạo hình ống sóng có cấu trúc khép kín, và chúng tôi cũng có thể cung cấp hình thành chân không.Khuôn tạo hình di chuyển qua lại trong một đường hầm kín và không thể tách rời.Đường hầm định hình là thiết kế bánh sandwich và làm mát khuôn hoàn toàn bằng cách làm mát nước. Dải dàn giáo được làm bằng thép cacbua nên chống ăn mòn.

    Máy ống tôn một vách được phát triển bởi Shandong Huasu.Nó sử dụng các bánh răng để chạy các mô-đun và khuôn mẫu để nhận ra khả năng làm mát tuần hoàn của nước và làm mát không khí của các sản phẩm, đảm bảo quá trình đúc tốc độ cao, uốn đều, thành ống trong và ngoài nhẵn.Các ống sóng này đặc biệt được sử dụng trong ống luồn dây điện.

    Ống tôn đơn âm tường được sử dụng rộng rãi trong các lĩnh vực đi dây điện ô tô, ống luồn dây điện, mạch của máy công cụ, ống bảo vệ của đèn và dây đèn lồng, ống của máy lạnh và máy giặt, v.v.

  • Danh sách dây chuyền sản xuất
Không. Tên & Kiểu máy Định lượng
01 Máy đùn trục vít đơn SJ90x30 1 bộ
02 Khuôn mẫu Khối khuôn đầu 50mm 7 bộ
Khối khuôn đầu 63mm
Khối khuôn đầu 75mm
Khối khuôn đầu 90mm
Khuôn đầu khuôn 110mm
Khuôn đầu khuôn 160mm
Khối khuôn đầu 200mm
03 Máy định hình SBCJ-200 1 bộ
04 Máy cắt STG-200 1 bộ
05 Dấu ngoặc nhọn 1 bộ
06 Hệ thống điều khiển PLC 1 bộ



  • Thông tin kỹ thuật chi tiết

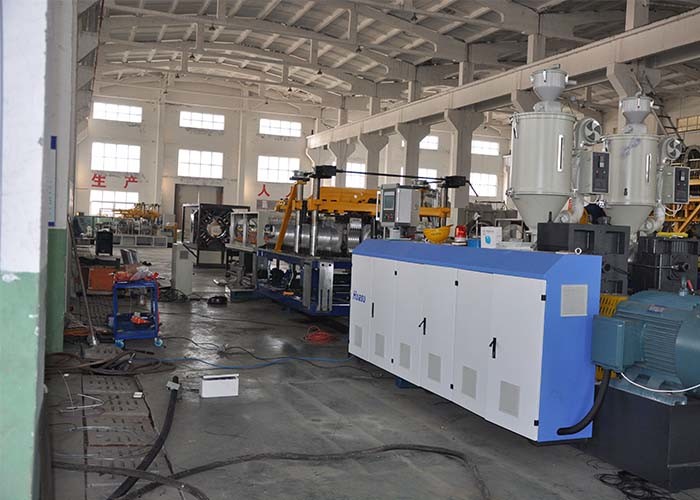

1,0 Máy đùn trục vít đơn SJ90x30

- Vít nòng Độ cứng của vít HV> 740

- Vật liệu 38CrMoAlA Độ cứng của thùng HV> 940

--Xử lý mã

- Chiều sâu của thùng thấm nitơ 0,4--0,7mm

- Chiều sâu của vít thấm nitơ 0,3-0,6mm

--Đường kính của vít 90mm

--L: D 30︰1



Sưởi ấm & làm mát

- Vùng sưởi thùng 5 vùng x 4,5kw

- Vùng làm mát thùng 5 vùng x 0,18kw

- Công suất sưởi thùng 23kw

Điều khiển

- Động cơ AC 150—1500 vòng / phút 75kw

- Bộ chuyển đổi Fuji

- Hộp số bánh răng dẫn động

--Gear Material 20CrMnTi

--Gear Type Helical Gear

--Max.Sản lượng 260kg / h

1.1 Hệ thống cho ăn tự động

- Máy sấy tự động 1 chiếc

--Material Auto-Loader 1pcs

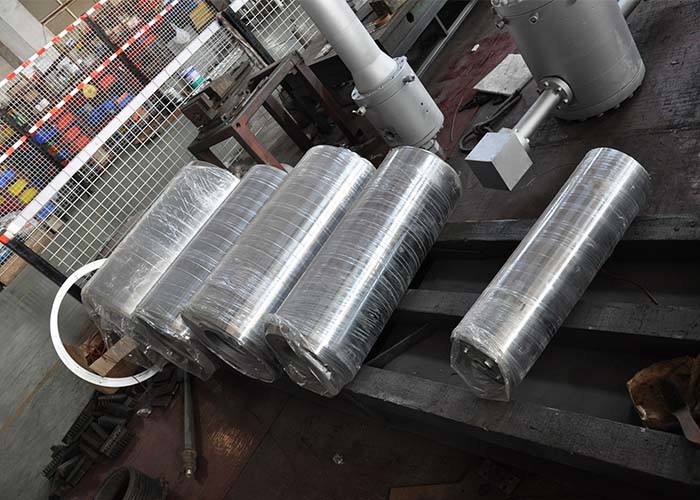

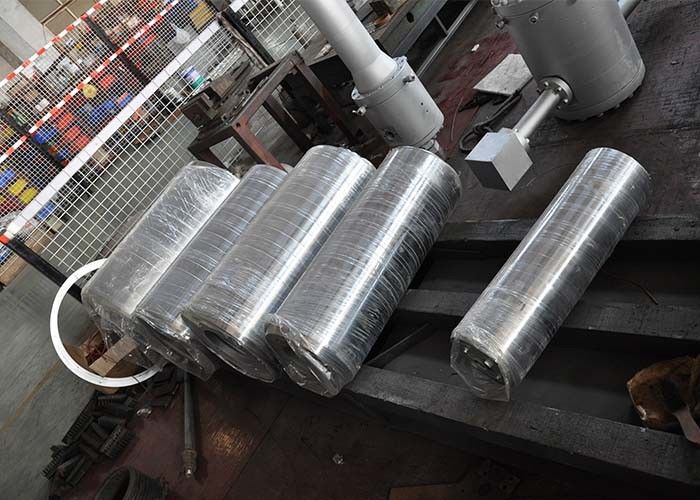

2.0 Khuôn mẫu

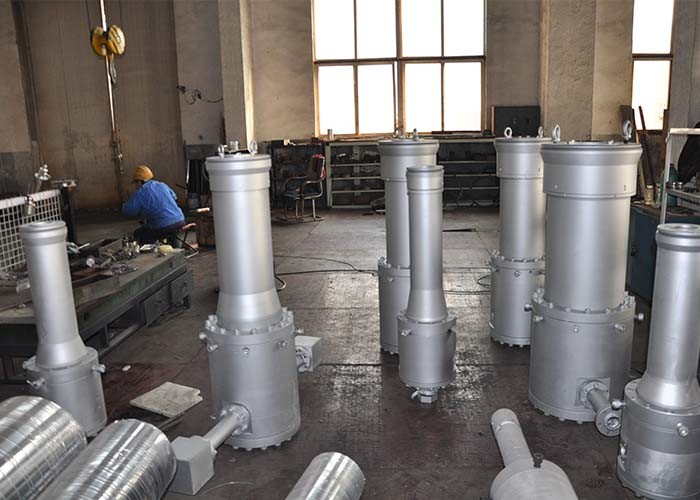

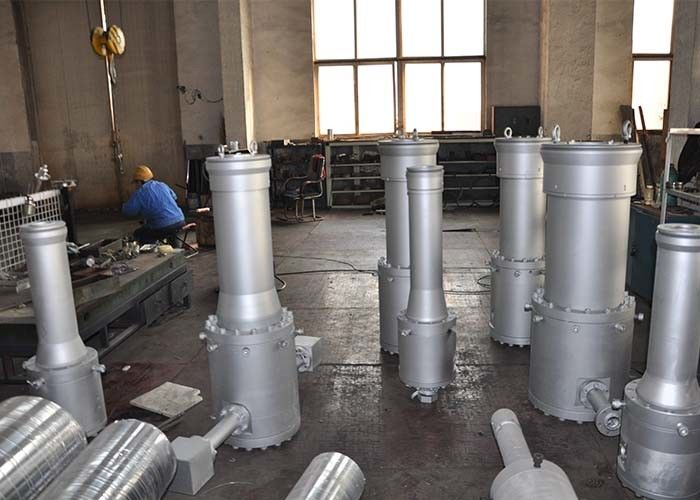

2.1 Đầu chết

- Đặc điểm kỹ thuật: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die Cấu trúc Xoắn ốc

- Vật liệu thấm nitơ 40 Cr & làm nguội

2.2 Khuôn BKhóa

- Vật liệu Hợp kim nhôm chất lượng cao

--Số lượng 35 đôi

--Loại làm mát Làm mát bằng không khí

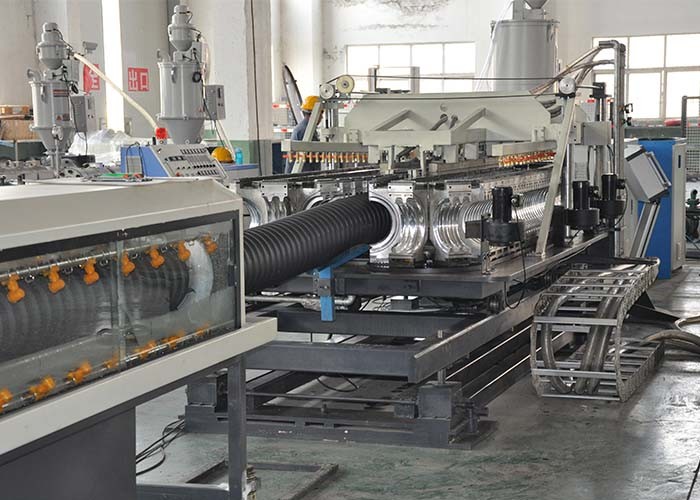

3.0 Máy định hình SBCJ-200

- Chiều dài chuỗi của mô-đun 4620 mm

- Số lượng mô-đun 35 cặp (Khuôn nhôm)

- Bộ chuyển đổi 1 chiếc

- Động cơ truyền động pha trên cùng và dưới cùng 3,7kw

- Chế độ làm mát Làm mát bằng không khí

- Áp suất của các kênh làm mát mô-đun 1.8MPa

--Chiều cao trung tâm (mm) 1050mm (có thể điều chỉnh)

--Module Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Auto — hệ thống bôi trơn 1 bộ

- Nhiệt độ nước làm mát 8-20 ℃

--Max.Tiêu thụ nước 1,5 cum / h

--Max.Điều chỉnh theo chiều ngang ± 50 mm

--Max.Điều chỉnh thẳng 100 mm

- Trọng lượng máy 3000kg



4.0 Máy cắt STG-200

- Đường kính ống ID Φ50-Φ200mm

- Kẹp “Một nửa” bằng xi lanh

- Phao khí nén

- Cắt theo chiều dài cố định: Máy định hình đếm chiều dài của ống và đưa ra thứ tự cắt.



5.0 Dấu ngoặc nhọn

--Chiều dài 6000mm



6.0 PLC Điều khiển System

--Kiểm soát nhiệt độ

--Liên hệ (Siemens)

--Thực đơn tiếng Anh

- Giao diện máy con người 10.4 1 bộ (Siemens)

- Hệ thống PLC thế hệ mới 1 bộ (Siemens)

- Màn hình cảm ứng, đối thoại giữa người và máy

Máy tạo hình ống sóng đơn 260kg / H 0Máy tạo hình ống sóng đơn 260kg / H 1
