Dây chuyền đùn ống tường PE trơn và máy tạo ống tường rắn PE

Thông tin chung

• Yêu cầu đặc biệt từ khách hàng:
• Các sản phẩm:
  • Ứng dụng: Luồng, thông gió, thoát nước
  • Chiều dài đường ống: Theo yêu cầu của khách hàng
  • Nguyên liệu được đề xuất: nguyên liệu mới cho PE
  • Danh sách đường ống và cấp áp lực:

Đường kính (mm)	20	25	32	40	50	63
Cấp áp suất



• Điều kiện môi trường



Vị trí	Xưởng
Nguồn cấp	Không có khu vực nguy hiểm, không có khu vực dừng điện
Độ ẩm	≤95%
Nhiệt độ	0-36 ℃



• Điều kiện làm việc



Quyền lực	380 V x 50 Hz x 3 Pha (theo yêu cầu của khách hàng)
Tổng công suất	140kw, tiêu thụ năng lượng khoảng 85kw
Nước làm mát	Tái chế nước.≤20 ℃, ≥0.3Mpa, ～ 15M³ / h
Không khí nén	0,3m3 / phút, ＞ 1,2Mpa
Phác thảo kích thước	42m × 2,2m × 2,5m



• Hiệu suất kỹ thuật chính



Máy đùn	Động cơ	Tối đaĐầu ra	Ghi chú
SJ65 / 33	75kw	220kg / giờ	Đùn cho đường ống
SJ30 / 25	2,2kw	10kg / giờ	Đùn cho nhãn hiệu



1. Công suất đầu ra thay đổi theo vật liệu và điều kiện hoạt động.

2. Tốc độ dòng: Theo độ dày, tiêu chuẩn ống và điều kiện hoạt động.

3. Hướng hoạt động: Từ Phải sang Trái.

4. Màu sắc của dòng: màu chuẩn HUASU.

5. Vẫn có quyền cải thiện đặc điểm kỹ thuật của dòng, nếu có bất kỳ sửa đổi nào trong tương lai khách hàng sẽ không được thông báo.





Thông tin kỹ thuật chi tiết

Không	Tên	Mô hình	Qty	Nhận xét
1,0	Máy đùn trục vít đơn	SJ65 × 33	1 bộ	Đùn cho đường ống
	Máy đùn trục vít đơn	SJ30 × 25	1 bộ	Đùn cho nhãn hiệu
2.0	Khuôn mẫu		1 bộ
3.0	Bể làm mát nước hiệu chuẩn chân không	SGZL-63	1 bộ	3000mm
	Bể làm mát nước hiệu chuẩn chân không	SGZL-63	1 bộ	6000mm
4.0	Bình phun nước	SGPL-63	2 bộ
5.0	Máy kéo rời	SDQ － 63	1 bộ
6.0	Máy cắt	SGQG-63	1 bộ
7.0	Dấu ngoặc nhọn		1 bộ
8.0	Hệ thống điều khiển		1 bộ



1.1 Máy đùn trục vít đơn SJ30 × 25

- Độ cứng vít của vít HV> 740

- Độ cứng thùng của thùng HV> 940

- Vật liệu 38CrMoALA, xử lý thấm nitơ

- Độ sâu thấm nitơ thùng 0,5 ～ 0,7mm

- Chiều sâu thấm nitơ vít 0,4 ～ 0,6mm

- Thùng có rãnh với cấp liệu cưỡng bức làm mát bằng nước

- Đường kính trục vít 30mm

--L: D 25: 1

Sưởi ấm & làm mát

- Vùng sưởi thùng 3 vùng × 1kw

- Công suất thùng 3kw

Điều khiển

- Động cơ AC 2.2kw

--Reducer Bộ giảm tốc lốc xoáy hành tinh

- Vật liệu cao nhất Phễu thép không gỉ



2.0 Khuôn mẫu

- Đặc điểm kỹ thuật Φ20-63mm

- Cấu trúc Thiết kế cấu trúc phân chia xoắn ốc

- Vật liệu 40 Cr Xử lý rèn và luyện

- Phương pháp gia nhiệt Vòng gia nhiệt bằng thép không gỉ

- Công suất sưởi 12kw

2.1 Chết/Cốt lõi/ Định cỡ tay áo

- Tay áo định cỡ màng nước

- Vật liệu đồng

- Đặc điểm kỹ thuật Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

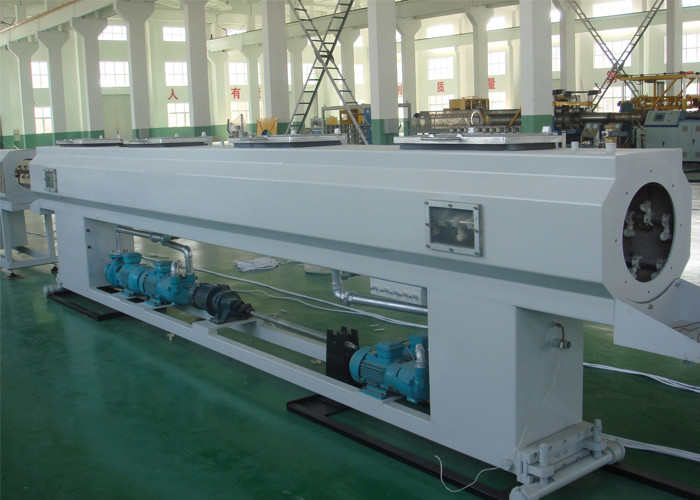

3.0 Chân không hiệu chuẩn water cooling SGZL-63

- Phạm vi ống áp dụng Φ20-63mm

- Vật liệu nôi thép không gỉ tấm phun sơn

- Chiều dài hộp chân không 3000mm

- Bơm chân không 3KW

- Máy bơm nước 2.2KW

- Chân không tối đa -0.06MPa

- Bộ lọc thép không gỉ

--Ống phun 4 cái bằng thép không gỉ

--Nozzle ABS

- Hệ thống điều khiển tự động nhiệt độ nước và mực nước

- Loại treo hộp điều khiển điện

- Tủ điều chỉnh ba chiều

- Chuyển động tiến và lùi động cơ 0,75KW

--Chiều cao, điều khiển bằng tay ngang

- Khoảng cách di chuyển trước và sau của hộp 900mm

- Khoảng cách điều chỉnh bên trái và bên phải của hộp ± 50mm

- Khoảng cách điều chỉnh lên và xuống của hộp ± 50mm

- Ống thép vuông có đường ray bao quanh có sơn

3.1 Làm mát nước hiệu chuẩn chân không SGZL-63

- Phạm vi ống áp dụng Φ20-63mm

- Vật liệu nôi thép không gỉ tấm phun sơn

- Chiều dài hộp chân không 6000mm

- Bơm chân không 4KW

- Máy bơm nước 4KW

- Chân không tối đa -0.06MPa

- Bộ lọc thép không gỉ

--Ống phun 4 cái bằng thép không gỉ

--Nozzle ABS

- Hệ thống điều khiển tự động nhiệt độ nước và mực nước

- Loại treo hộp điều khiển điện

- Chiều cao của tủ có thể được điều chỉnh từ trái sang phải

- Khoảng cách điều chỉnh lên và xuống của hộp ± 50mm

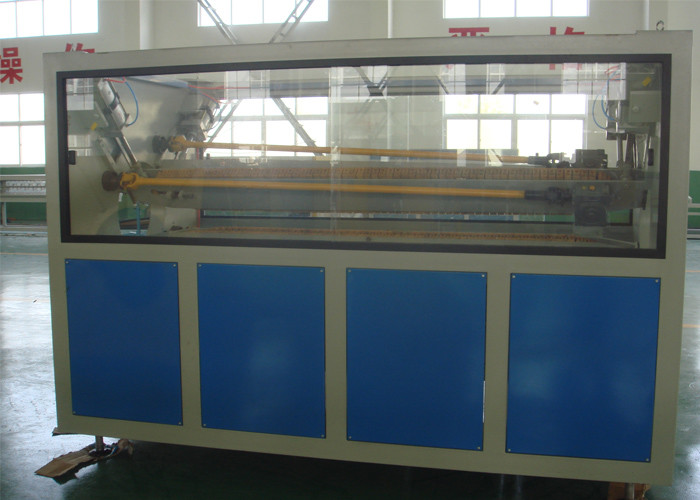

4.0 Bình phun nước SGPL-63

- Thân thép không gỉ

- Máy bơm nước 4KW

--Chiều dài 6000mm

- Ống phun 4 miếng thép không gỉ

--Nozzle ABS

--Điều chỉnh độ cao

- Khoảng cách điều chỉnh lên và xuống của hộp ± 50mm



5.0 Máy kéo rời SDQ－63

--Loại Hai tay vịn

- Chất liệu khối cao su mềm đàn hồi hình chữ V

- Dạng ống nén khí nén

- Chiều dài ống uốn 2200mm

- Điều chỉnh tốc độ chuyển đổi tần số 3kw công suất động cơ

--Căng thẳng ngắt (tối đa).3KN

- Tốc độ kéo 3-30m / phút



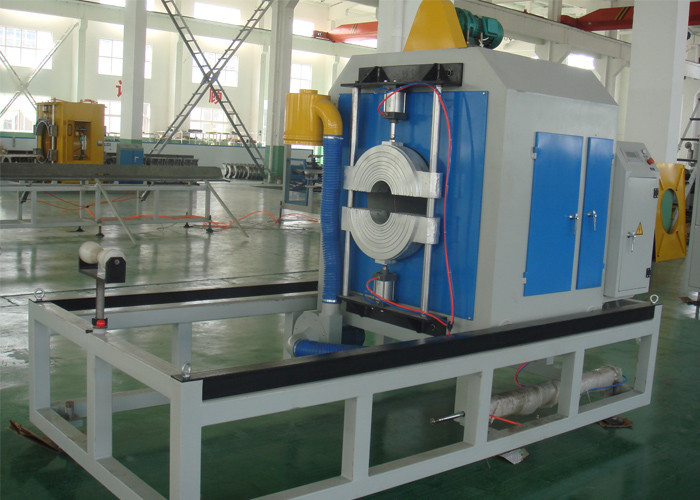

6.0 Máy cắt SGQG-63

- Phạm vi ứng dụng Φ20 ～ Φ63mm

--Phương pháp kẹp Kẹp bằng khí nén

- Lưỡi dao hợp kim vật liệu làm bóng

- Cắt hình tròn cắt

- Vận tốc tuyến tính làm việc 0,3-5 M / phút

- Chiều dài hành trình hiệu quả 1500mm

- Công suất động cơ cải tiến 1.1kw



7.0 Dấu ngoặc nhọn STF-6000

- Chiều dài ống không tải 6000mm

- Chất liệu vải bố đánh bóng thép không gỉ

- Điều khiển khí nén, tự động lật với chiều dài cố định

8.0 Hệ thống điều khiển

- kiểm soát nhiệt độ Omron

--Inverter ABB

--Liên hệ Siemens
