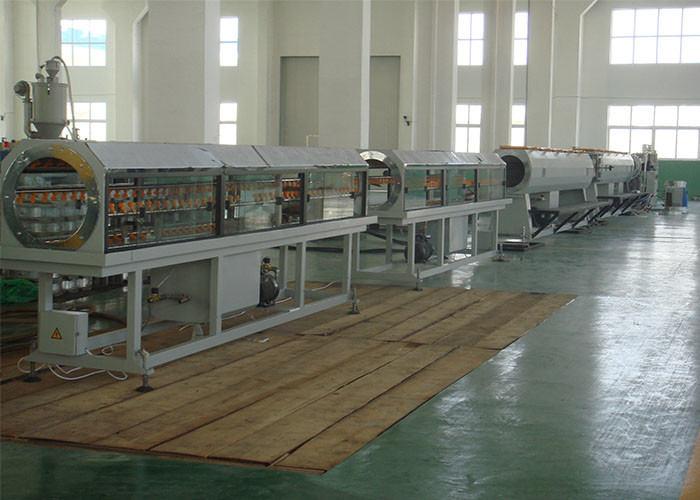

Máy móc sản xuất ống bằng polyethylene thương hiệu Huasu SRQG 400 Làm đường ống cấp nước và phân phối khí

Cấu hình thiết bị



Không.	Tên & Kiểu máy	Định lượng
1,0	Máy đùn trục vít đơn SJ 90/33	1 bộ
2.0	Máy đùn trục vít đơn SJ 30/25	1 bộ
3.0	Chết đầu	1 bộ

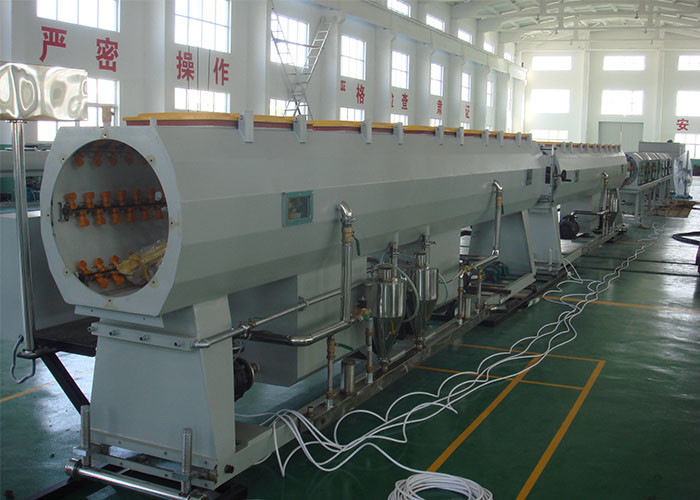

4.0	Bể làm mát hiệu chỉnh chân không	1 bộ
5.0	Bể làm mát hiệu chỉnh chân không	1 bộ
6.0	Bình phun nước làm mát	2 bộ
7.0	Vận chuyển — Tắt máy	1 bộ
8.0	Máy in đo sáng nối tiếp YYJ	1 bộ
9.0	Máy cắt hành tinh	1 bộ
10.0	Dấu ngoặc nhọn lật ngược	1 bộ
11.0	Hệ thống điều khiển PLC	1 bộ



Ứng dụng:

Dây chuyền đùn ống PE, PP chuyên dùng cho các loại ống dùng trong cấp thoát nước gia đình và công nghiệp, nén khí vận chuyển.

Ưu điểm:

Hiệu quả dẻo hóa tốt, lên đến 20m / phút đối với ống đường kính nhỏ.

Bộ phận vận chuyển ổn định, để đảm bảo đường ống chất lượng cao.

Điều khiển PLC đặc biệt, với sản xuất ổn định.

Đùn tốc độ cao.



Máy đùn trục vít đơn SJ 90 /33

Độ cứng vít của vít HV> 740

Xử lý thấm nitơ vật liệu 38CrMoAlA

Độ cứng thùng của thùng HV> 940

Xử lý thấm nitơ vật liệu 38CrMoAlA

Chiều sâu của thùng thấm nitơ 0,4--0,7mm

Độ sâu của thấm nitơ trục vít 0,3-0,6mm

Đường kính trục vít 90mm

L: D 33: 1

Sưởi ấm & làm mát

Khu vực sưởi ấm thùng 6zones × 4.6kw

Quạt thùng làm mát 6zones × 0,25kw

Công suất sưởi thùng 27,6kw

Quạt gió QUẠT SIROCCO Đài Loan

Lò sưởi gốm làm nóng, bên trong có rãnh khí, vỏ thép không gỉ

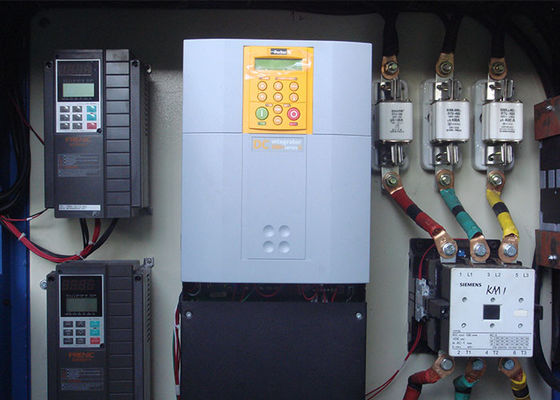

Điều khiển

Động cơ DC 132kw

Bộ chuyển đổi ABB

Quá tải & bảo vệ pha mạch mong muốn

Hộp số Bề mặt bánh răng cứng, bánh xe côn

thấm nitơ & xử lý chất làm nguội,

Hệ thống làm mát bằng nước, tiếng ồn thấp

Vật liệu bánh răng 20CrMnTi

Sản lượng tối đa 300-450kg / h

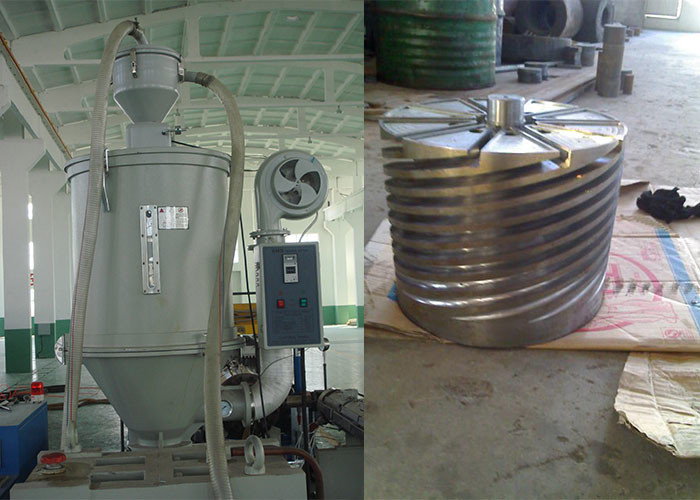

1.1 Hệ thống cấp nguyên liệu tự động

Máy sấy tự động 1 chiếc

Bộ nạp vật liệu tự động 1 chiếc

Máy đùn trục vít đơn SJ 30/25

Độ cứng vít của vít HV> 740

Xử lý thấm nitơ vật liệu 38CrMoAlA

Độ cứng thùng của thùng HV> 940

Xử lý thấm nitơ vật liệu 38CrMoAlA

Chiều sâu của thùng thấm nitơ 0,4--0,7mm

Độ sâu của thấm nitơ trục vít 0,3-0,6mm

Đường kính vít 30mm

Sưởi

Vùng sưởi thùng 3 vùng × 1kw

Điều khiển

Công suất động cơ 1.5kw



Nguyên liệu + lô chính → trộn → cấp liệu chân không → sấy khô vật liệu → máy đùn trục vít đơn → khuôn đùn đồng rổ → máy hiệu chuẩn → bể hiệu chuẩn chân không phun → bể chứa nước làm mát phun → dây đai kéo → máy đùn keo trục vít đơn → máy cuốn → trục cuộn hình thành → bộ làm mát nước → giá đỡ ống → kiểm tra và đóng gói thành phẩm
