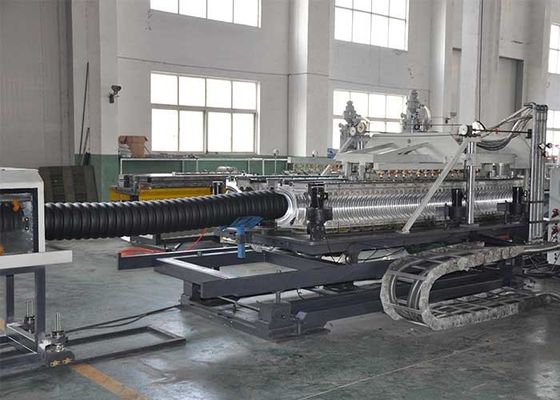

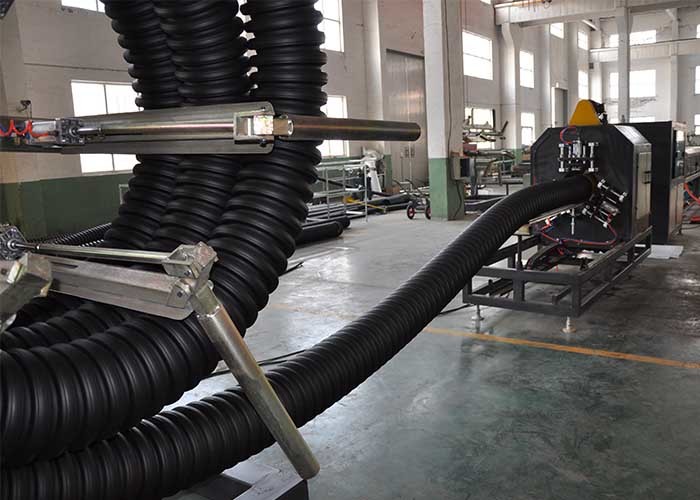

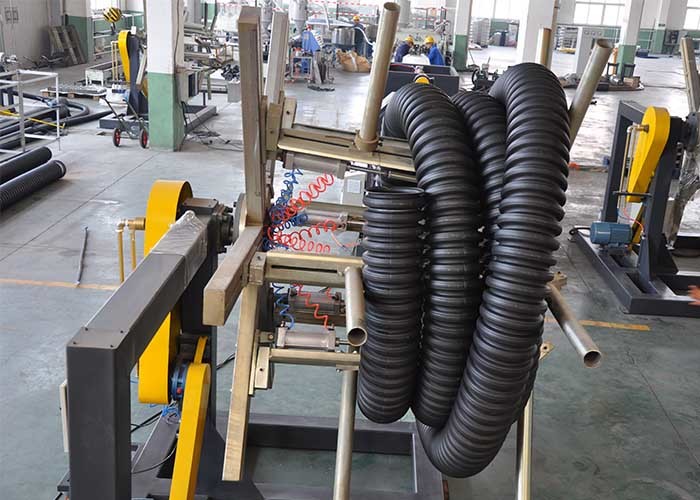

Dây chuyền đùn ống bảo vệ cáp sóng 200mm

Dây chuyền đùn ống bảo vệ cáp sóng 50mm-200mm với máy đùn SJ90 / 33



Danh sách dây chuyền sản xuất

Không.	Tên & Kiểu máy		Định lượng
01	Máy đùn trục vít đơn SJ90x30		1 bộ
02	Khuôn mẫu	Khối khuôn đầu 50mm	7 bộ
		Khối khuôn đầu 63mm
		Khối khuôn đầu 75mm
		Khối khuôn đầu 90mm
		Khuôn đầu khuôn 110mm
		Khối khuôn đầu khuôn 160mm
		Khối khuôn đầu 200mm
03	Máy định hình SBCJ-200		1 bộ
04	Máy cắt STG-200		1 bộ
05	Dấu ngoặc nhọn lật ngược		1 bộ
06	Hệ thống điều khiển PLC		1 bộ

Thông tin kỹ thuật chi tiết

1,0 Máy đùn trục vít đơn SJ90x30

- Vít nòng Độ cứng của vít HV> 740

- Vật liệu 38CrMoAlA Độ cứng của thùng HV> 940

- Xử lý mã

- Chiều sâu của thùng thấm nitơ 0,4--0,7mm

- Chiều sâu của vít thấm nitơ 0,3-0,6mm

--Đường kính của vít 90mm

--L: D 30︰1

Sưởi ấm & làm mát

- Vùng sưởi thùng 5 vùng x 4,5kw

- Vùng làm mát thùng 5 vùng x 0,18kw

- Công suất sưởi thùng 23kw

Điều khiển

- Động cơ AC 150—1500 vòng / phút 75kw

- Bộ chuyển đổi Fuji

- Hộp số bánh răng dẫn động

--Gear Material 20CrMnTi

--Gear Type Helical Gear

--Max.Sản lượng 260kg / h

1.1 Hệ thống cho ăn tự động

- Máy sấy tự động 1 chiếc

--Material Auto-Loader 1pcs

2.0 Khuôn mẫu

2.1 Đầu chết

- Đặc điểm kỹ thuật: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die Cấu trúc Xoắn ốc

- Vật liệu thấm nitơ 40 Cr & làm nguội

2.2 Khuôn BKhóa

- Vật liệu Hợp kim nhôm chất lượng cao

--Số lượng 35 đôi

--Loại làm mát Làm mát bằng không khí

3.0 Máy định hình SBCJ-200

- Chiều dài chuỗi của mô-đun 4620 mm

- Số lượng mô-đun 35 cặp (Khuôn nhôm)

- Bộ chuyển đổi 1 chiếc

- Động cơ truyền động pha trên cùng và dưới cùng 3,7kw

- Chế độ làm mát Làm mát bằng không khí

- Áp suất của các kênh làm mát mô-đun 1.8MPa

--Chiều cao trung tâm (mm) 1050mm (có thể điều chỉnh)

--Module Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Auto — hệ thống bôi trơn 1 bộ

- Nhiệt độ nước làm mát 8-20 ℃

--Max.Tiêu thụ nước 1,5 cum / h

--Max.Điều chỉnh theo chiều ngang ± 50 mm

--Max.Điều chỉnh thẳng hàng 100 mm

- Trọng lượng máy 3000kg

4.0 Máy cắt STG-200

- Đường kính ống ID Φ50-Φ200mm

- Kẹp “Một nửa” bằng xi lanh

- Phao khí nén

- Cắt theo chiều dài cố định: Máy định hình đếm chiều dài của ống và đưa ra thứ tự cắt.

5.0 Dấu ngoặc nhọn lật ngược

--Chiều dài 6000mm

6.0 PLC Điều khiển System

--Kiểm soát nhiệt độ

--Liên hệ (Siemens)

--Thực đơn tiếng Anh

- Giao diện máy con người 10.4 1 bộ (Siemens)

- Hệ thống PLC thế hệ mới 1 bộ (Siemens)

- Màn hình cảm ứng, đối thoại giữa người và máy
