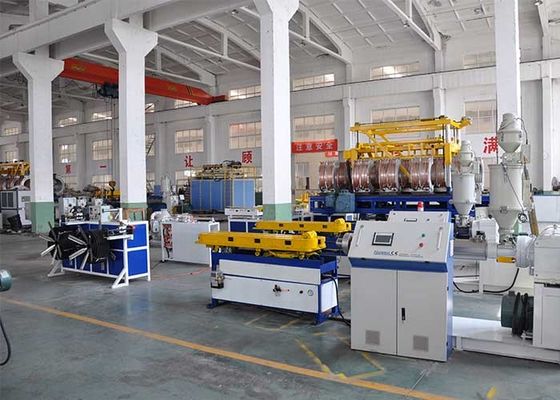

Dây chuyền sản xuất ống lượn sóng tường đơn 50mm 63mm Vít đơn

Dây chuyền sản xuất ống lượn sóng tường đơn 50mm 63mm Vít đơn



Tính năng



● Ống định cỡ được làm bằng hợp kim nhôm và bề mặt chống mài mòn.Dạng sóng của ống có thể được tính toán bằng chương trình phần mềm đặc biệt và có thể đạt được độ cứng của vòng ở cùng một trọng lượng.
● Nước làm mát được bơm vào cả phần tạo hình và phần hồi (các mẫu này trên thị trường được làm mát bằng không khí và không có nước).
● Máy đúc có cấu trúc đặc biệt giúp giảm thiểu hiệu quả sự lệch vị trí của ống (được bảo hộ bằng sáng chế).
● Máy đúc có cấu trúc đặc biệt để ngăn chặn hiệu quả sự cong vênh và đảm bảo rằng mô-đun sẽ không bị biến dạng (được bảo vệ bằng sáng chế).



Danh sách dây chuyền sản xuất

Không.	Tên & Mẫu		Định lượng
01	Máy đùn trục vít đơn SJ90x30		1 bộ
02	khuôn mẫu	Khối khuôn đầu 50mm	7 bộ
		Khối khuôn đầu 63mm
		Khối khuôn đầu 75mm
		Khối khuôn đầu 90mm
		Khối khuôn đầu 110mm
		Khối khuôn đầu 160mm
		Khối khuôn đầu 200mm
03	Máy định hình SBCJ-200		1 bộ
04	Máy Cắt STG-200		1 bộ
05	Giá đỡ lật		1 bộ
06	Hệ thống điều khiển PLC		1 bộ

Thông tin kỹ thuật chi tiết

1.0 Máy đùn trục vít đơn SJ90x30

--Vít thùng Độ cứng của vít HV>740

--Chất liệu 38CrMoAlA Độ cứng của thùng HV>940

--Xử lý thấm nitơ

--Độ sâu thấm nitơ của thùng 0,4--0,7mm

--Độ sâu của thấm nitơ vít 0,3-0,6mm

-- Đường kính vít 90mm

--L:D 30︰1

sưởi ấm & làm mát

--Khu vực gia nhiệt thùng 5 vùng x 4.5kw

--Thùng làm lạnh 5 vùng x 0.18kw

--Công suất làm nóng thùng 23kw

Điều khiển

--AC Motor 150-1500 vòng / phút 75kw

--Chuyển đổiPhú Sĩ

--Wheel Hộp số lái xe

--Gear Chất liệu 20CrMnTi

--Gear Loại bánh răng xoắn ốc

--Tối đa.Công suất 260kg/giờ

1.1 Hệ thống cho ăn tự động

--Máy Sấy Tự Động 1 cái

-- Vật liệu tự động nạp 1 cái

Khuôn mẫu 2.0

2.1 Đầu chết

--Đặc điểm kỹ thuật: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die cấu trúc Xoắn ốc

--Chất liệu 40 Cr thấm nitơ & làm nguội

2.2 Khối khuôn

-- Chất liệu Hợp kim nhôm cao cấp

--Số lượng 35 đôi

--Làm mát loại Làm mát không khí

Máy tạo hình 3.0 SBCJ-200

--Chiều dài chuỗi mô-đun 4620 mm

--Số lượng module 35 cặp (Khuôn nhôm)

--Biến tần 1 chiếc

--Động cơ truyền động cùng pha trên & dưới 3.7kw

--Chế độ làm mát Làm mát bằng không khí

--Áp suất của các kênh làm mát mô-đun 1.8MPa

--Chiều cao trung tâm (mm) 1050mm (có thể điều chỉnh)

--Module Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Tự động—hệ thống bôi trơn 1 bộ

--Nhiệt độ nước làm mát 8-20℃

--Tối đa.Tiêu thụ nước 1,5 kiêm/h

--Tối đa.Điều chỉnh ngang ±50 mm

--Tối đa.Điều chỉnh thẳng đứng 100 mm

--Trọng lượng của máy 3000kg

Máy cắt 4.0 STG-200

--Đường kính ống ID Φ50-Φ200mm

--Kẹp Kẹp “Half” bằng xi lanh

--Kẹp khí nén

--Cắt theo chiều dài cố định: Máy định hình đếm chiều dài ống và đưa ra lệnh cắt.

5.0 Giá đỡ lật

--Chiều dài 6000mm

Điều khiển PLC 6.0Hệ thống

--Kiểm soát nhiệt độ

--Công tắc tơ (Siemens)

--Thực đơn tiếng Anh

--Giao diện người máy 10.4 1 bộ (Siemens)

--Hệ thống PLC thế hệ mới 1 bộ (Siemens)

--Màn hình cảm ứng, đối thoại giữa người và máy
